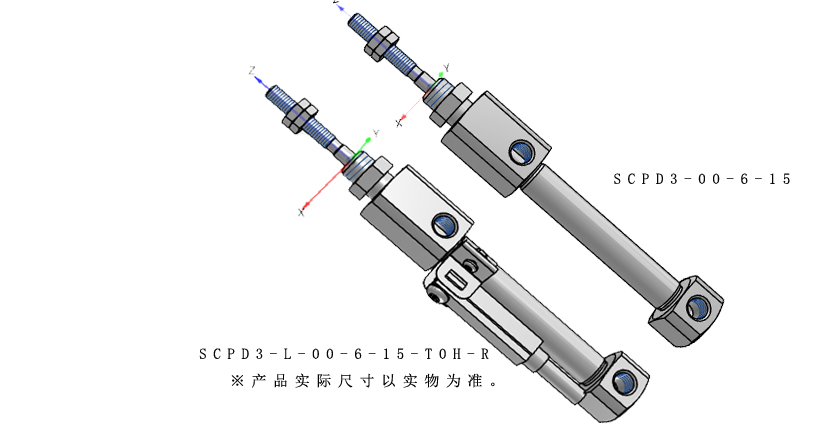

SCPD3 SCPD3-L CKD筆形氣缸 雙作用單活塞桿型

SCPD3 SCPD3-L CKD筆形氣缸 雙作用單活塞桿型

筆形氣缸 雙作用單活塞桿型

SCPD3(不帶磁性開關)、 SCPD3-L(帶磁性開關)

缸徑:φ6、φ10、φ16

安裝形式:基本型、單側軸向腳座型(活塞桿型)

行程:5-60

微端氣孔方向:垂直方向、軸向

筆形氣缸 雙作用單活塞桿型

SCPD3(不帶磁性開關)、 SCPD3-L(帶磁性開關)

缸徑:φ6、φ10、φ16

【小型氣缸開關,更為緊湊】采用小型氣缸開關“T系列”,開關高度為1/2。

安裝形式:基本型、單側軸向腳座型(活塞桿型)

行程:5-60

微端氣孔方向:垂直方向、軸向

與停產的以往產品SCP※2系列兼容。

另外還有以下系列產品,詳細資料請咨詢CKD代理東莞拓自達的銷售人員或日本CKD工廠

筆形氣缸 單作用·加壓伸出型 / 單作用·加壓縮回型 SCPS、SCPS3、SCPS3L(帶開關)、SCPH3、SCPH3L(帶開關)

筆形氣缸 雙作用·耐熱型 SCPD3-T Series

筆形氣缸 雙作用·帶橡膠氣緩沖 SCPD3-※C Series、SCPD3-L-※C Series

筆形氣缸 雙作用·微速型 SCPD3-F、SCPD3-LF(帶開關)

筆形氣缸 雙作用·低速型 SCPD3-O、SCPD3-OL(帶開關)

筆形氣缸 雙作用·雙活塞桿型 SCPD3-D、SCPD3-DL(帶開關)、SCPD3-DT

筆形氣缸 雙作用·帶調速閥 SCPD3-Z、SCPD3-ZL(帶開關)

筆形氣缸 單作用 加壓伸出·防回轉型 SCPS3-M、SCPS3-ML(帶開關)

筆形氣缸 單作用 雙作用·防回轉型 SCPD3-M、SCPD3-ML(帶開關)

筆形氣缸 雙作用·高負荷型 SCPD3-K、SCPD3-KL(帶開關)

筆形氣缸 單作用·帶閥型、雙作用·帶閥型 SCPS3-V、SCPS3-VL(帶開關)、SCPD3-V、SCPD3-VL(帶開關)





規格
項目SCPD3
SCPD3-L
缸徑 mmφ6φ10φ16
動作方式 雙作用型
使用流體 壓縮空氣
最高使用壓力 MPa1.0
最低使用壓力 MPa0.150.1
耐壓力 MPa1.6
環境溫度 -10~60(但是,不得凍結)
配管口徑M5
行程允許誤差 mm +1.0
0
使用活塞速度 mm/s 50~750
緩沖 橡膠緩沖
給油 無需(給油時請使用透平油1種ISOVG32)
允許吸收能量 J0.0120.0410.162
行程
缸徑標準行程最大行程可制作行程最小行程
SCPD3φ615 ·30 ·45 ·601001055
φ10200210
φ16260270
注1:關于中間行程,可按每1mm 為單位進行制作。

開關規格
項目無觸點2線式無觸點3線式
T2H ·T2V T2WH ·T2WVT3H ·T3VT3WH ·T3WV
用途PLC專用PLC、繼電器用
輸出方式NPN輸出
電源電壓DC10~28V
負載電壓DC10~30VDC24V±10%DC3OV以下
負荷電流5~20mA100mA以下50mA以下
指示燈LED(ON時亮燈)紅色/綠色LED
(ON時亮燈)
LED(ON時亮燈)紅色/綠色LED
(ON時亮燈)
泄漏電流1mA以下10μA以下
重量 g1m:18 3m:49 5m:80 1m:18 3m:495m:80
項目有觸點2線式
TOH ·TOVT5H ·T5V
用途PLC、繼電器用 PLC、
繼電器、IC回路(無指示燈)、串聯連接用
負載電壓DC12/24VAC110VDC5/12/24VAC110V
負荷電流5~50mA7~20mA50mA以下20mA以下
指示燈LED(ON時亮燈)無指示燈
泄漏電流0mA0mA
重量 g1m: 18 3m:49 5m:801m:18 3m:49 5m:80
注1:關于其他的開關規格,請參閱卷末1。
注2:外形尺寸因開關型號而異。有關詳情,請參閱卷末18。

筆形氣缸SCPD3尺寸圖紙





更多相關資料請聯系在線客服,或電聯我們

微信客服

筆形氣缸SCPD3尺寸圖紙





更多相關資料請聯系在線客服,或電聯我們

微信客服
