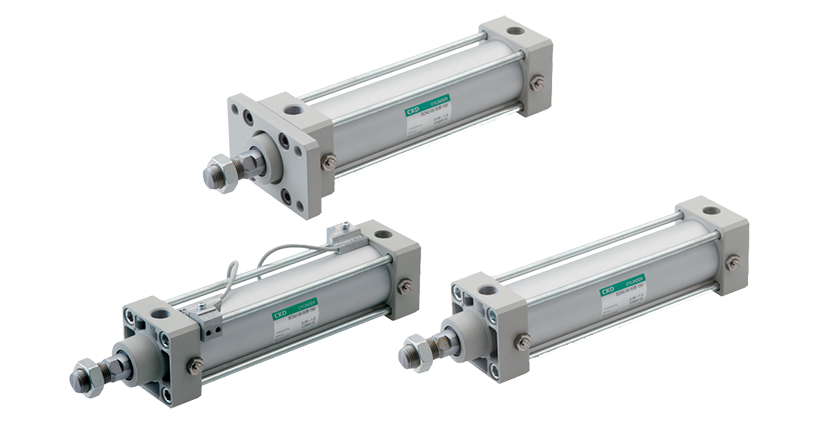

CKD普通型·中口徑氣缸 SELEX氣缸SCA2

2023/04/25 CKD氣動元件 CKD氣缸產品中心 1062 0

雙作用·單活塞桿型·帶開關（SCA2）

普通型·中口徑氣缸（φ40·φ50·φ63·φ80·φ100）堅固型氣缸，可靠性高

微信客服

產品信息規格介紹命名規則產品圖紙相關產品資料下載

SELEX氣缸 SCA2 Series

自潤滑型可靠性更高，系列產品種類豐富

輕量、高耐腐蝕并且提高了耐沖擊性

氣缸開關的種類豐富

標準氣缸可直接配備氣缸開關

普通氣缸中的中口徑（缸徑φ40·φ50·φ63·φ80·φ100 共5種可選）系列，利用拉桿固定2個端蓋。種類豐富。作為普通型氣缸，是可靠性No.1的氣缸。

SELEX氣缸 SCA2 系列

種類名稱? ? 缸徑φ40·φ50·φ63·φ80·φ100 共5種可選

SCA2 單活塞桿型

SCA2-P 伸出行程可調型

SCA2-R 縮回行程可調型

SCA2-T 耐熱型

SCA2-Q2 防墜落型

SCA2-0 低摩擦型

SCA2-U 低摩擦型

SCA2-D 雙活塞桿型

SCA2-B 背靠背型

SCA2-W 兩段型

SCA2-K 鋼管型

SCA2-H 低油壓型

SCA2-G 刮板型

SCA2-G2/G3 耐切削油型

SCA2-G1 圈形刮板型

SCA2-V 帶閥型

規格
項目		SCA2 ·SCA2-L2
缸徑 mm		φ40	φ50		φ63	φ80		φ100
動作方式		雙作用型
使用流體		壓縮空氣
最高使用壓力 MPa		1.0
最低使用壓力 MPa		0.05
耐壓力 MPa		1.6
環境溫度 ℃		-10～60(但是，不得凍結)
配管口徑		Rc 1/4	Rc 3/8			Rc 1/2
行程允許誤差 mm		+0.90 (～360)、+1.40(～800)
使用活塞速度 mm/s		50～1000(請?jiān)谠试S吸收能量范圍內使用。)
緩沖		氣緩沖
有效氣緩沖長度 mm		14.6	16.6		16.6	20.6		23.6
給油		無需(給油時請使用透平油1種ISO VG32)
允許吸收能量J	帶緩沖	4.29	8.37		15.8	27.9		49.8
	不帶緩沖	0.067	0.079		0.079	0.201		0.301
		不帶緩沖時，則無法吸收外部負荷產生的較大的能量。建議同時 使用外部緩沖裝置。
行程
缸徑		標準行程		最大行程			可制作行程		最小行程
φ40		25·50·75·100·150·200·250·300·350·400·450·500		600			1600		1
φ50							2000
φ63							2500 注3
φ80				700
φ100				800
注1:關于中間行程，可按每1mm 為單位進行制作。
注2:超出最大行程時，根據條件有時會無法滿足產品規格，因此請參考卷末69。注3:缸徑φ63～φ100帶防塵套時，可制作行程最大只能做到2000mm。
