概要

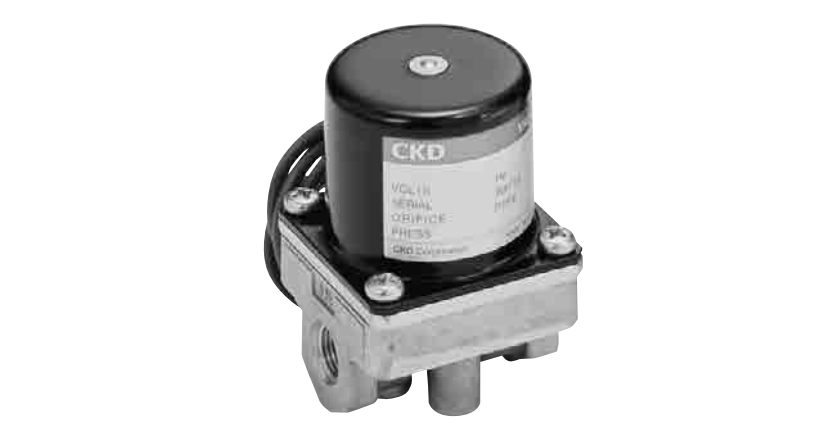

水、空氣、油、真空…控制多種流體的Multilex閥系列。除了高可靠性·高品質外，選擇項·產品種類豐富，可切實提高各種設備·裝置的性能。

特點

控制多種流體

通過閥體材質與密封材料的組合，可適用于多種流體。

豐富的選擇項

開式框架、二極管內置線圈、端子箱等選擇項豐富。

豐富的系列·產品種類

從直動小型的Rc1/8（配管口徑）到Rc1，有豐富的產品可供選擇。



通用規格
項目AB21
使用流體空氣·水·煤油·油(50mm2/s以下)
工作壓力差 MPa0～1.5(因型號不同而有別，請參照各機種規格的最高工作壓力差。
最高使用壓力 MPa1.5
耐壓力(水壓) MPa3
流體溫度 ℃-10～40(不得凍結)
環境溫度 ℃-20～50
絕緣等級等級130(B)
環境無腐蝕性氣體、爆炸性氣體的場所
閥結構直動式提升結構
閥座泄漏 cm3/min(ANR)0.2以下
安裝方式任意

各機種規格
項 目
配管口徑通徑
mm		最高工作壓力差(MPa)額定電壓視在功率(VA)功耗(W)重量
(kg)
空氣水· 煤油油(50mm2/s)保持時啟動時AC
50/60Hz		DC
機種型號AC DCACDCAC DC50Hz 60Hz50Hz60Hz
AB21-01-1Rc1/81.51.51.01.51.00.91.0AC100V
50/60Hz
※2

AC200V
50/60Hz
※2

DC24V		11915.412.65.5/4.270.23
(鋁合金


0.36
黃銅)
AB21-01-22.01.00.61.00.60.50.6
AB21-01-33.00.70.20.40.20.250.2
AB21-01-54.00.40.10.20.10.10.1
AB21-02-1Rc1/41.51.51.01.51.00.91.0
AB21-02-22.01.00.61.00.60.50.6
AB21-02-33.00.70.20.40.20.250.2
AB21-02-54.00.40.10.20.10.10.1
流量特性
機種型號配管口徑通徑流量特性
C[dm3/(s·bar)] bCv值
NC(通電時開)型
AB21-01-1Rc 1/81.50.290.510.1
AB21-01-22.00.530.550.15
AB21-01-33.01.10.520.3
AB21-01-54.01.80.350.4
AB21-02-1Rc 1/41.50.290.510.1
AB21-02-22.00.530.550.15
AB21-02-33.01.10.520.3
AB21-02-54.01.80.350.4
※1:有效截面積S 與音速導率C 的換算公式為S≈5.0×C。
※2:AC100V(50/60Hz) 在AC110V(6OHz) 時也可以使用。AC200V(50/6OHz) 在AC220V(6OHz) 時也可以使用。
