特長
驅動器功能
負載變動抑制控制
根據工件的載重變化等相應的慣量也會變動,本功能可自動設定最適合的增益表。通過此方法,機械設備的動作可達到穩定狀態。 |
摩擦轉矩補償功能
為降低機械類摩擦的影響而提高響應性的功能。通常補償一定動作的零漂轉矩為偏載重補償,可根據動作的方向設定動摩擦補償,根據指令速度變化設定粘性摩擦補償。 |

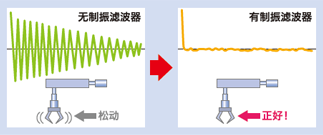

自動/手動 制振濾波器
搭載了通過安裝支持軟件自動設定制振濾波器的功能。制振濾波器根據指令輸入去除固有的振動頻率,可大幅降低停止時軸的擺動。 制振濾波器同時使用時,由以往機種的2個變更為3個(2自由度控制模式有效時由以往機種的1個變更為2個),有效的設定頻率也擴大到了0.5 Hz~300.0 Hz。 |

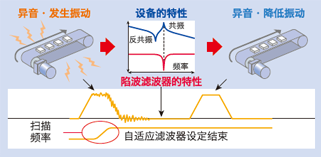

自動/手動 陷波濾波器
搭載簡單的自動設定陷波濾波器的功能。不需進行繁瑣的振動頻率測定便可自動檢測振動,并設定陷波濾波器。 通過該陷波濾波器,可大幅降低因機械設備產生的異音和振動,實現高速響應動作。 E7家族產品搭載了5個陷波濾波器。每個的設定頻率為50 Hz~5000 Hz,且都可調整深度。(其中2個可自動設定) |
增益3段功能
除通常的增益切換外,追加了第3段增益切換功能??稍谕V?運轉時的增益中設定停止間隙時的增益。暫時提高停止間隙時的增益,可縮短定位時間并且降低振動。 |
參數初始化功能
通過前面板或PC使參數恢復到出廠設置。 |
慣量比切換功能
可通過接口的切換輸入功能切換第1/第2慣量比??稍谟?無負載等慣量有2段變化時,提高響應性。 |
輸入輸出信號分配功能
可通過參數任意分配通用的8個輸入,5個輸出信號。(輸入信號都可進行常開,常閉的選擇)。通過使用安裝調試軟件「PANATERM Ver.7」,設定更加輕松。 |
轉矩限制切換功能
可應用于簡單的壓力?張力控制,無傳感器原點復位等事例中。 |
(輸入脈沖8 Mpps、輸出脈沖 4 Mpps)對應
E7S系列實現指令輸入8 Mpps,反饋輸出4 Mpps的高分辨率、高速運轉??蓪?yīng)高性能定位分辨率指令(脈沖列指令的情況下)。 |
動態制動器功能
通過設定參數,在伺服使能OFF時,正方向/負方向驅動禁止時,電源斷電時,異常停止時,可選擇使伺服電機的U、V、W的卷線短路的動態制動器動作。 請根據機械設備的要求規格,選擇設定動作時序。 |
電源突入電流抑制功能
接通電源時,為防止由于突入電流引起的電源配線用開關誤動作,內置了突入電流抑制電阻。 |
再生處理功能
使較大慣量的負載停止時或上下軸驅動時,通過再生電阻消耗由伺服電機返回給伺服驅動器能量的功能。 ●外形型號為「A型」的驅動器沒有內置再生電阻。建議需要時連接推薦選購的外置再生電阻。 ●外形型號為「B型」的驅動器內置了再生電阻,通過連接外置再生電阻,可達到提高再生能力的效果。 |
