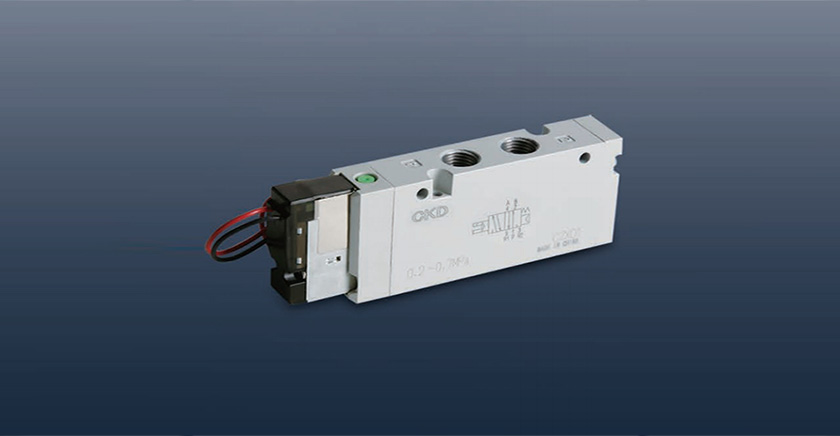

CKD先導式5通換向閥4RD?E Series

CKD先導式5通換向閥4RD?E Series

  • 新增省配線規格和DIN端子箱選擇項！
  • 繼承4GR的基本性能，結構簡單、性價比高的先導式5通電磁閥上市。
  • 低功耗 0.6w （標準品）
  • 高耐久性 5000萬次以上 （社內測試條件）
  • 大流量 可驅動最大 φ100氣缸
  • 氣源雜質 水份侵入 防止
  • 機械強度高，集成選型簡單，省配線型省空間

微信客服

產品信息規格介紹命名規則產品圖紙相關產品資料下載


通用規格
項目內容
閥的種類和操作方式內部先導式軟滑閥
使用流體壓縮空氣
最高使用壓力 MPa0.7
最低使用壓力 MPa0.2
保證耐壓力 MPa1.05
環境溫度 ℃5~55(不得凍結)
流體溫度 ℃5~55
手動裝置非鎖定·鎖定型
先導排氣方法主閥·先導閥分別排氣型
給油 注1不要
防護等級 注2防塵
振動/沖擊 m/s250以下/300以下
使用環境不得在腐蝕性氣體環境中使用
注1:給油時，請使用透平油的1種ISOVG32過量給油或間歇給油會導致工作不穩定。
注2:使用時請不要濺上水滴或油等。
電氣規格
項目內容
額定電壓DC24VDC12VAC100VAC220V
電壓變化范圍士10%
保持電流 A0.017/0.025/0.1130.034/0.050.0090.006
功率 注3 W0.4/0.6/2.5-
視在功率 VA-0.981.26
絕緣等級B
浪涌吸收器標準配置
指示燈帶指示燈
注3:
電線連接G2E2%B*、L
額定電壓DC24VDC12VDC24VDC12VDC24V
保持電流 A0.0170.0340.0250.050.113
功率 W0.40.62.5

各機種規格
項目4RD14RD24RD3M4RD1M4RD2M4RD3
配管口徑A ·B口M5
快插接頭
φ4、φ6		Rc1/8
快插接頭
φ4、φ6、φ8		 Rc1/4
快插接頭
φ6、φ8、φ10		M5
快插接頭
φ4、φ6		Rc1/8
快插接頭
φ4、φ6、φ8		Rc1/4
快插接頭
φ6、φ8、φ10
P ·R1 ·R2氣口M5Rc1/8Rc1/4注1Rc1/8Rc1/4Rc3/8
注1:4RD3 的R1、R2口為Rc1/8
項目4RD14RD24RD3M4RD1M4RD2M4RD3
響應時間
(ms)		2位單電控20以下30以下40以下20以下30以下40以下
2位雙電控20以下30以下40以下20以下30以下40以下
3位30以下35以下50以下30以下40以下50以下
有效截面積
(mm2)		2位4.112.314.04.012.014.0
3位3.510.011.04.010.511.5
響應時間為供給壓力0.5MPa、20℃ 自潤滑狀態下的值。
項目4RD14RD24RD3
重量
(g)		2位單電控直接引線4281115
E形接插件4483117
DIN端子箱113147
2位雙電控直接引線59101135
E形接插件61105139
DIN端子箱165199
3位直接引線60109145
E形接插件64113149
DIN端子箱173209
集成底板重量
計算公式(n:連數)		23n+5247n+6474n+88
E形接插件為包含插座組件(帶300mm 導線)的值。
集成規格時，請在上述公式中加上連數。

單體閥命名規格

單體閥型號表示方法
單體閥
4RD130-M5-G2M13
底板安裝用單體閥
4RD139-M5-G2M13
ABCDEF
A 機種型號A機種型號
符號內容4RD14RD24RD3
B 切換位置區分B切換位置區分
12位單電控●●●
22位雙電控●●●
33位中封●●●
43位A ·B ·R連接●●●
53位P ·A ·B連接●●●
C 配管口徑C配管口行
氣口A ·B
M5M5●
06Rc1/8●
08Rc1/4●
GS4快插接頭φ4●●
GS6快插接頭φ6●●●
GS8快插接頭φ8●●
GS10快插接頭φ10●
D 電線連接D電線連接
G2直接引線(300mm) 注1●●●
E2E形接插件(300mm)●●●
E20E形接插件(500mm)●●●
E21E形接插件(1000mm)●●●
E22E形接插件(2000mm)●●●
E23E形接插件(3000mm)●●●
E2NE形接插件(無導線)●●●
BDIN端子箱 注2●●
BNDIN端子箱(無端子箱） 注2●●
LDIN端子箱帶指示燈 注2●●
E 選擇項B選擇項
無符號手動非鎖定●●●
M1手動鎖定●●●
FA ·B口內置過濾網●●●
F 電壓F電壓
1AC100V●●●
3DC24V●●●
4DC12V●●●
6AC220V●●●

集成閥命名規格

集成閥型號表示方法
M4RD120-M5-G2M1-83
ABCDEFG
A 機種型號A機種型號
符號內容M4RD1M4RD2M4RD3
B 切換位置區分B 切換位置區分
12位單電控●●●
22位雙電控●●●
33位中封●●●
43位A ·B ·R連接●●●
53位P ·A ·B連接●●●
8混合集成●●●
C 配管徑C 配管徑
氣口A ·B
M5M5●
06Rc1/8●
08Rc1/4●
GS4快插接頭φ4●●
GS6快插接頭φ6●●●
GS8快插接頭中8●●
GS10快插接頭φ10●
GSX混合型快插接頭●●●
D 電線連接D 電線連接
G2直接引線(300mm) 注1●●●
E2E形接插件(300mm)●●●
E20E形接插件(500mm)●●●
E21E形接插件(1000mm)●●●
E22E形接插件(2000mm)●●●
E23E形接插件(3000mm)●●●
E2NE形接插件(無導線)●●●
BIN端子箱 注2●●
BNDIN端子箱(無端子箱) 注2●●
LIN端子箱帶指示燈 注2●●
E 選擇項D 選擇項
無符號手動非鎖定●●●
M1手動鎖定●●●
FA ·B口內置過濾網●●●
F 連數F 連數
22連●●●
5)●●●
2020連●●●
G 電壓G 電壓
1AC100V●●●
3DC24V●●●
4C12V●●●
6AC220V●●●

詳細圖紙請查看產品手冊
