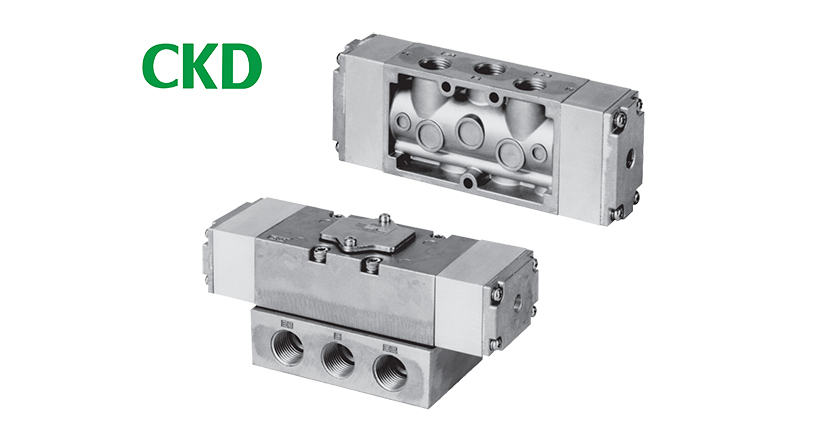

CKD氣控閥單體4F集成閥M4F 先導式5通閥SELEX閥方向控制閥

2023/04/19 CKD氣動元件 CKD電磁閥方向控制閥氣控式3?4?5通閥 1092 0

CKD氣控閥單體·集成閥先導式5通閥SELEX閥方向控制閥

適用缸徑：φ10～φ250

4F/M4F系列A4F011、4F331、4F521、4F021、4F341、4F531、A4F011、4F351、4F541等方向控制閥產品，廣泛應用于機床、沖床、電氣設備、管道、家電等控制領域
微信客服

產品信息規格介紹命名規則產品圖紙相關產品資料下載

【支持自潤滑】
采用特殊軟密封件。

【長壽命】
采用擁有實績的軟閥芯方式。

【長期放置后可正常動作】
長期放置后仍可進行順暢的初始動作，適用于低頻率使用。

【有效的耐環境對策】
采用擁有實績的軟閥芯方式，可有效抵抗灰塵侵入。
采用可應用于廣泛領域的4F系列空氣源進行切換動作（無需電源）的類型。

【適用缸徑：Φ10～Φ250】

行業：機床、沖床、電氣設備、管道、家電等控制領域。

常見型號有以下

A4F011 ?， 4F411 ?， 4F611

4F021 ?， 4F421 ?， 4F621

4F111 ?， 4F431 ?， 4F631

4F121 ?， 4F441 ?， 4F641

4F131 ?， 4F451 ?， 4F651

4F141 ?， 4F511 ?， 4F711

4F211 ?， 4F521 ?， 4F721

4F221 ?， 4F531 ?， 4F731

4F231 ?， 4F541 ?， 4F741

4F241 ?， 4F551 ?， 4F751

4F311

4F321

4F331

4F341

4F351

通用規格

項目

內 容

閥的種類與操作方式

先導式軟滑閥

使用流體

壓縮空氣

最高使用壓力 MPa

1.0

最低使用壓力 MPa

參照下表中的主壓力項

環境溫度 ℃(注1)

-10～60(不得凍結)

流體溫度 ℃

5～ 60

給油

無需(給潤滑油時，請使用ISOVG32透平油)

耐振動 m/s2

50以下

耐沖擊 m/s2

300以下

環境

無法在腐蝕性氣體環境下使用

注1:環境溫度表示保管、設置狀態下的溫度，不同于運行時的流體溫度。

各機種規格(閥單體 ·集成閥)

位置線圈數

機種型號

規格

2位單氣控

2位雙氣控

3位中封

3位A·B·R連接

3位P·A·B連接

注1 配管口徑

主壓力
MPa

先導
信號壓力
MPa

進氣
口S

氣缸
氣口
C

排氣口
E
先導
排氣口
PE

先導
氣口

系列
型號

●

4FO
系列

A4F011

M5、
Rp 1/8

Rc 1/8

0.15～1.0

P≥06x主壓力+0.06

●

4F021

0 ～1.0

P≥0.15

●

4F1
系列

4F111

Rp 1/8
Rp 1/4

Rp 1/8

Rc 1/8

0.15～1.0

P≥06x主壓力+0.06

●

4F121

0～1.0

P≥0.15

●

4F131

P≥0.2

●

4F141

●

4F2
系列

4F211

Rp 1/4

E:Rp 1/4
PE:Rp 1/8

Rc 1/8

0.15～1.0

P≥06x主壓力+0.06

●

4F221

0～1.0

P≥0.15

●

4F231

P≥0.2

●

4F241

●

4F3
系列

4F311

Rp 1/4
Rp 3/8

E:Rp 1/4
Rp 3/8
PE:Rp 1/8

Rc 1/8

0.15～1.0

P≥06x主壓力+0.06

●

4F321

0～1.0

P≥0.15

●

4F331

P≥0.2

●

4F341

●

4F351

●

4F4
系列

4F411

Rc 1/4
Rc 3/8

E:Rc 1/4
Rc 3/8
PE:Rc 1/8

Rc 1/8

0.15～1.0

P≥06x主壓力+0.06

●

4F421

0～1.0

P≥0.15

●

4F431

P≥0.2

●

4F441

●

4F451

●

4F5
系列

4F511

Rc3/8
Rc1/2

E:Rc 3/8
Rc 1/2
PE:Rc 1/8

Rc 1/8

0.15～1.0

P≥06×主壓力+0.06

●

4F521

0～1.0

P≥0.15

●

4F531

P≥0.2

●

4F541

●

4F551

●

4F6
系列

4F611

Rc1/2
Rc3/4

E:Rc 1/2
Rc 3/4
PE: Rc 1/4

Rc 1/8

0.15～1.0

P≥06x主壓力+0.06

●

4F621

0～10

P≥0.15

●

4F631

P≥0.2

●

4F641

●

4F651

●

4F7
系列

4F711

Rc3/4
Rc1

E:Rc 3/4
Rcl
PE: Rc 1/4

Rc 1/8

0.15～1.0

P≥06x主壓力+0.06

●

4F721

0～1.0

P≥0.15

●

4F731

P≥0.2

●

4F741

●

4F751

注1 ：除上表以外，配管口徑還有選擇項。請參閱第1456頁的型號表示。
