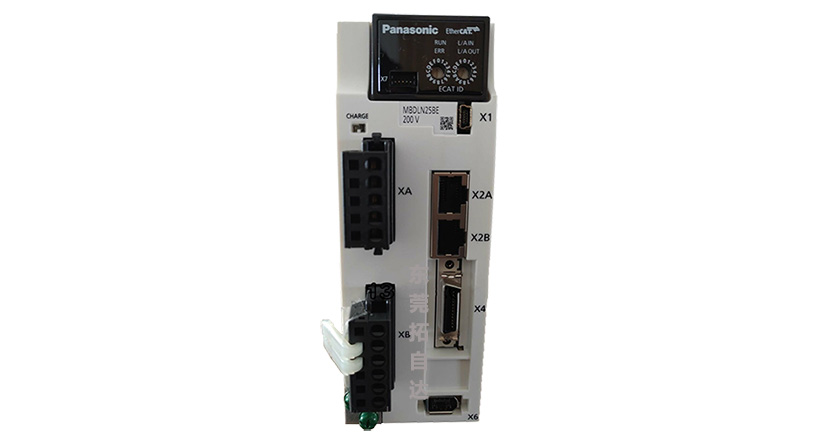

MCDLN35BE|松下伺服驅動器750瓦 EtherCAT總線

MCDLN35BE|松下伺服驅動器750瓦 EtherCAT總線

  • 訂貨產品號：MCDLN35BE
  • 產品：伺服驅動器
  • 詳細：A6BE系列，750瓦驅動器，EtherCAT總線控制型，無安全功能
  • 產品名稱：MINAS A6 家族 伺服驅動器
  • 特長：50 W～22 kW，電壓: DC 24 V / 48 V · AC 100 V / 200 V / 400 V，23 bit 絕對式/增量式 · 無電池絕對式/增量編碼器，響應頻率: 3.2 kHz

微信客服

產品信息適用電機產品圖紙相關產品資料下載

截至2023年02月17日 為了改善本產品，會有在未事先通知的情況下變更本產品的規格及設計的情況。

規格詳細

項目內容
控制方式非 V 型：IGBT PWM 控制 正弦波驅動方式
V 型：MOSFET PWM 控制 正弦波驅動方式
控制模式半閉環控制
位置Modes of operation
ppProfile position mode
(Profile 位置控制模式)
cspCyclic synchronous position mode
(Cyclic 位置控制模式)
hmHoming mode
(原點復位位置控制模式)
速度pvProfile velocity mode
(Profile 速度控制模式)
csvCyclic synchronous velocity mode
(Cyclic 速度控制模式)
轉矩tqTorque profile mode
(Profile 轉矩控制模式)
cstCyclic synchronous torque mode
(Cyclic 轉矩控制模式)
全閉環控制
位置Modes of operation
ppProfile position mode
(Profile 位置控制模式)
cspCyclic synchronous position mode
(Cyclic 位置控制模式)
hmHoming mode
(原點復位位置控制模式)
編碼器反饋23bit(8,388,608 分辨率) 7 線串行 帶電池絕對式編碼器
23bit(8,388,608分辨率) 5線串行 無電池絕對式編碼器 *3
外部位移傳感器反饋A/B 相?原點信號差動輸入串行通信位移傳感器對應廠家： *1
?三豐株式會社?Magne 株式會社位移傳感器
?海德漢株式會社?日本電產三協株式會社
?雷尼紹株式會社?Fagor Automation S.Coop
控制信號輸入可分配 8 點（通過參數進行功能分配）
輸出非 V 型：可分配 3 點（通過參數進行功能分配）
V 型：可分配 2 個（通過參數分配功能）、警報信號輸出 1 個
模擬信號輸出2輸出（模擬監視1、2）*4
脈沖信號輸出通過A/B相信號長線驅動輸出編碼器脈沖、或者外部位移傳感器脈沖
通信功能EtherCAT可進行實時動作指令的傳送、參數設定、狀態監視等
USB連接 PC（安裝調試軟件）進行參數設定、可狀態監視等。
可通過 USB 電纜進行連接
安全端子為對應功能安全的端子 *2
前面板① 7 段 LED 2 位 *4
② EtherCAT Indicators（RUN、ERR、L/A IN、L/A OUT）
③ Station alias 設定用旋轉開關 *4
④ 模擬監視輸出（模擬監視 1、2）*4
⑤ ALM LED 和 SRVON LED *5
再 生A、B、G、H 型：無內置再生電阻（只有外置）
C～F 型：內置再生電阻（可外置）
V 型機架：無內置再生電阻（不可外置）
動態制動器關于有無內置動態制動器，可參照標準規格書

*1 關于相對應的型號，請另行咨詢。

*2 僅限[A6BF]使用的功能。[A6BE]不可使用。

*3 從功能擴充第 3 版以后的軟件版本開始支持

*4 不適用于[V 型機架]。

*5 僅[V 型機架]可用。

截至2023年02月17日
為了改善本產品，會有在未事先通知的情況下變更本產品的規格及設計的情況。

適用電機

訂貨產品號規格保持制動器油封電機 ? 編碼器端子
直軸帶鍵帶螺紋無有無有導線
MSMF082L1U2M●●●●
MHMF082L1U2M●●●●
MSMF082L1V2M●●●●
MHMF082L1V2M●●●●
MSMF082L1C2M●●●●
MHMF082L1C2M●●●●
MSMF082L1D2M●●●●
MHMF082L1D2M●●●●

注：以上為國內常用電機型號，更多型號查閱產品選型手冊

截至2023年02月17日
為了改善本產品，會有在未事先通知的情況下變更本產品的規格及設計的情況。

[単位mm]
