截至2023年02月17日 為了改善本產品,會有在未事先通知的情況下變更本產品的規格及設計的情況。
規格詳細
項目 | 內容 |

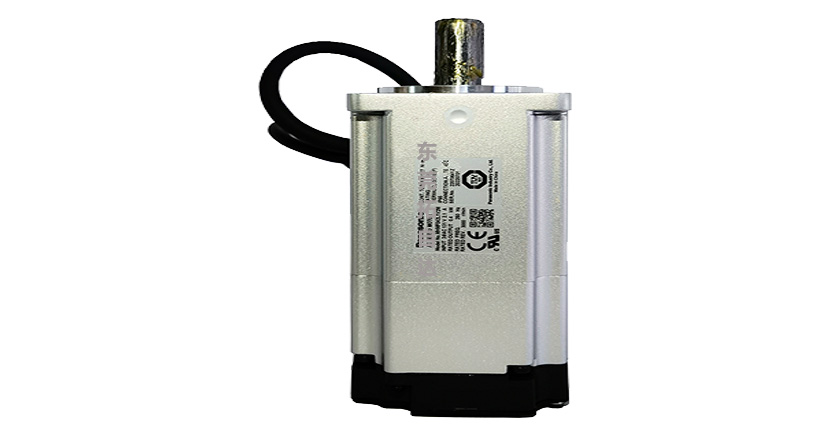

訂貨產品號 | MHMF082L1V2M |
詳細 | 高慣性 (高慣量), 導線型 |
家族名 | MINAS A6 |
系列 | MHMF 系列 |
類型 | 高慣性 (高慣量) |
特殊訂購產品 | 特殊訂購產品 |
提示 : 特殊訂購產品 | 請避免將電機或裝有電機的設備出口到日本,或通過日本出口到其它地區。 |
保護等級 | IP65 |
提示 : 保護構造 | 輸出軸旋轉部、導線部前端除外。 |
環境條件 | 詳情請通過使用說明書等進行確認。 |
法蘭角 | 80 mm |
法蘭角 (單位 : mm) | 80 |
電機引出部構造 | 導線 |
電機 ? 編碼器連接器 | 導線 |
電源設備容量 (kVA) | 1.8 |
電壓規格 (V) | 200 |
額定輸出 (W) | 750 |
額定電流 (A (rms)) | 3.8 |
保持制動器 | 有 |
重量 (kg) | 3 |
油封 | 有 |
軸規格 | 帶鍵帶螺紋 |
額定轉矩 (N ? m) | 2.39 |
堵轉轉矩 (N ? m) | 2.86 |
瞬時最大轉矩 (N ? m) | 8.36 |
瞬時最大電流 (A (o-p)) | 18.8 |
再生制動器頻率(次 / 分) | 無選購部件 : 無限制 |
有選購部件: 無限制 | |
選購部件 (外置再生電阻) 型號 : DV0P4283 | |
再生制動器頻率關于 | [電機規格補充] 注1), 注2)相關請參照。 |
額定轉速 (r/min) | 3000 |
最高轉速 (r/min) | 6000 |
轉子慣量 ( x10-4?kg ? m2) | 1.66 |
對應轉子慣量的推薦負載慣量比關于 | 20 倍以下 |
對應轉子慣量的推薦負載慣量比關于 | [電機規格補充] 注3)相關請參照。 |
旋轉編碼器 : 規格 | 23 bit 絕對式/增量式系統 |
提示 | 作為增量式系統使用時(不使用多圈數據),請不要連接絕對式編碼器用電池。 |
旋轉編碼器 : 分辨率 | 8388608 |
制動器規格 | |
項目 | 內容 |
靜摩擦轉矩 (N ? m) | 3.8 以上 |
吸引時間 (ms) | 70 以下 |
釋放時間 (ms) | 20 以下 |
勵磁電流 DC (A) | 0.42 |
釋放電壓 DC (V) | 1 以上 |
勵磁電壓 DC (V) | 24 ± 2.4 |
制動器規格關于 | [電機規格補充] 注4), "電機內置保持制動器規格" 相關請參照。 |
容許載重 | |
項目 | 內容 |
組裝時 : 徑向載重 P 方向 (N) | 686 |
組裝時 : 軸向載重 A 方向 (N) | 294 |
組裝時 : 軸向載重 B 方向 (N) | 392 |
運轉時 : 徑向載重 P方向 (N) | 392 |
運轉時 : 軸向載重 A,B 方向 (N) | 147 |
容許載重關于 | 詳情請參照 [電機規格補充] "輸出軸的容許載重" |
截至2023年02月17日
為了改善本產品,會有在未事先通知的情況下變更本產品的規格及設計的情況。
適用驅動器
訂貨產品號 | 系列 | 類型 | I/F 功能區分 | 外形型號名 | 電源電壓規格 |
MCDLN35SE | A6SE系列 | 位置控制型 | 脈沖列專用 | C 型 | 單相/三相 200 V |
MCDLN35SG | A6SG系列 | 通用通信型 | 脈沖, Modbus (RS485/RS232) | C 型 | 單相/三相 200 V |
MCDLT35SF | A6SF系列 | 多功能型 | 模擬/脈沖, Modbus (RS485/RS232) | C 型 | 單相/三相 200 V |
MCDLN35NE | A6NE系列 | RTEX (通用型) | RTEX | C 型 | 單相/三相 200 V |
MCDLT35NF | A6NF系列 | RTEX (多功能型) | RTEX | C 型 | 單相/三相 200 V |
MCDLN35BE | A6BE系列 | EtherCAT (通用型) | EtherCAT | C 型 | 單相/三相 200 V |
MCDLT35BF | A6BF系列 | EtherCAT (多功能型) | EtherCAT | C 型 | 單相/三相 200 V |
截至2023年02月17日
為了改善本產品,會有在未事先通知的情況下變更本產品的規格及設計的情況。
[単位mm]
