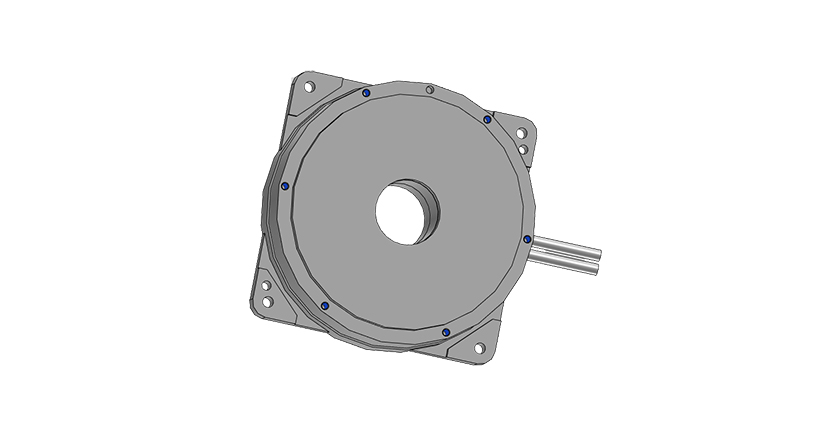

CKD DD馬達直驅電機AX4000TS系列

CKD DD馬達直驅電機AX4000TS系列

  • 產品名稱：ckd DD馬達（直驅馬達）
  • 系列：AX4000TS Series

最大扭矩 ：9、22、45、75 N·m

對應驅動器 ：TS型驅動器

對應大慣性力矩的負載

驅動器、執行器和電纜的組合自由互換功能

中空直徑大，電纜配線、配管方便，選擇項豐富

  • 適用于以下場合

●拾放機構　　●轉臺　　●檢測機　　●組裝機
微信客服

產品信息規格介紹命名規則產品圖紙相關產品資料下載

總有一種理由讓它成為選擇。

可根據用途和目的選擇直驅馬達種類豐富的產品陣容

此系列包含四款規格：AX4009T / AX4022T / AX4045T / AX4075T

總有一種理由讓它成為選擇。

可根據用途和目的選擇直驅馬達種類豐富的產品陣容

此系列包含四款規格：AX4009T / AX4022T / AX4045T / AX4075T

各規格參數如下

執行器規格
項目AX4009TAX4022TAX4045TAX4075T
最大輸出扭矩 N ·m9224575
連續輸出扭矩 N ·m371525
最快轉速 rpm240(注1)140(注1)
允許軸向負載 N800370020000
允許力矩負載 N ·m406080200
輸出軸慣性力矩 kg*m20.0090.02060.02680.1490
允許負載慣性力矩 kg ·m20.35(1.75)(注2)0.60(3.00)(注2)0.90(5.00)(注2)5.00(25.00)(注2)
分度精度(注5) 秒±30
重復精度(注5) 秒±5
輸出軸摩擦扭矩 N ·m0.83.510.0
分辨率 P/rev540672
馬達絕緣等級F類
馬達耐電壓AC1500V 1分鐘
馬達絕緣電阻10MQ以上DC500V
使用環境溫度0~45℃(0～40°℃:注6)
使用環境濕度20～85%RH不得結露
保存環境溫度-20～80℃
保存環境濕度20～90%RH不得結露
環境無腐蝕性氣體、爆炸性氣體、粉塵
重量 kg5.512.3(14.6)注315.0(17.3)注336.0(41.0)注3
帶剎車時總重量 kg-16.4(18.7)注319.3(21.6)注354.0(59.0)注3
輸出軸的跳動(注5) mm0.03
輸出軸的端面跳動(注5) mm0.05
防護等級IP20
注1:連續旋轉運行時，請使用80rpm 以下的速度。
注2:在()內的負載條件下使用時，請設定成參數72(積分增益倍率)=0.3(參考值)。
注3:()內為帶安裝底座選擇項的執行器重量。
注4:將連續旋轉運行與參數72(積分增益倍率)并用時，請務必咨詢本公司。
注5:關于分度精度、重復精度、輸出軸的跳動、輸出軸端面跳動的解釋，請參閱第64頁“術語解釋”。
注6:用作UL認證品時，上限溫度為40℃。
電磁剎車規格(選擇項)
對應機種
項目		AX4022T ·AX4045TAX4075T
種類無背隙干式無勵磁動作型
額定電壓 vDC24V
電源容量 W3055
額定電流 A1.252.30
靜摩擦力矩 N ·m35200
電樞釋放時間(剎車開啟) msec50(參考值)50(參考值)
電樞吸引時間(剎車關閉) msec150(參考值)250(參考值)
保持精度 類45(參考值)
最大使用頻率 次/分鐘6040
注1:輸出軸旋轉時，可能會發出電磁剎車的圓盤與固定部位摩擦的聲音。同時，電磁剎車工作時將會產生沖擊聲。
注2:剎車關閉后的移動中，需根據上述電樞吸引時間變更參數的延遲時間。
注3:為無背隙式，但在旋轉方向施加負載時仍難以保持固定位置。并非用于制動及保持精度。
注4:通過將螺栓均勻擰入手動解鎖用螺孔(3處),可手動解鎖電磁剎車。
注5:將軸穿過電磁剎車規格的空心孔時，請使用非磁性材料(SUS303 等)。因磁化可能會對周邊設備造成磁力影響。
詳細注意事項請閱讀技術資料及使用說明書。

圖紙請查閱產品手冊，如下3D請聯系我們，謝謝
產品資料PDF

ABSODEX綜合資料? 下載
