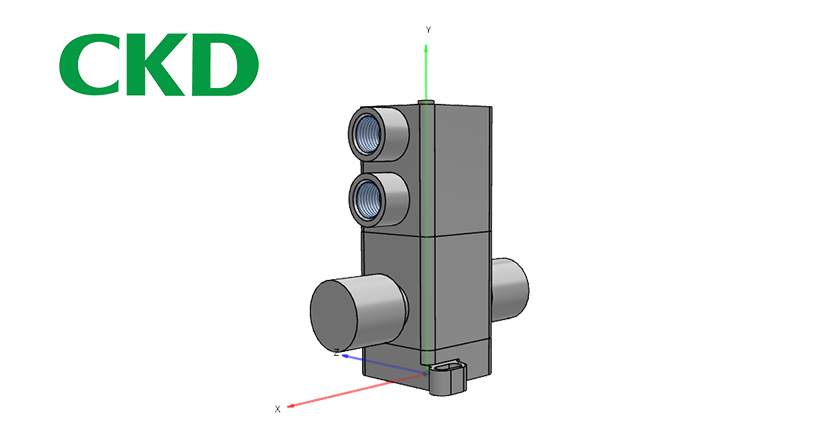

CKD化學液體用氣控閥 AMD013R AMD023R AMD033R

CKD化學液體用氣控閥 AMD013R AMD023R AMD033R

對應不同規格的一體化機種!

品名：CKD化學液體用氣控閥 2通閥

使用流體：純水、化學液體、空氣、氮氣（注1）

主要用途：化學液體供給裝置、清洗裝置

支持【流體壓力：0.5MPa】【流體溫度：120℃】。

AMD013R AMD023R AMD033R

微信客服

產品信息規格介紹命名規則產品圖紙相關產品資料下載

主要用途：清洗裝置· 化學液體供給裝置
氣控閥
流體名2通
AMDZ※3R
AMDO※3R
AMD3※3R
AMD4※3R
AMD5※3R

……第2頁		AMDO※2


……第26頁		AMD3※2
AMD4※2
AMD5※2


……第30頁		AMD41H
AMD51H
AMD61H


……第52頁		AMD31M
AMD51M



……第56頁
純水●●●●●
酸性
流體		硫酸●●●●●
鹽酸●●●(注10)●●
硝酸●●(注5)●(注5)●●
氫氟酸(注2)●(注11)●●注5,10)●●
磷酸●●●●●
氟化銨(注2)●(注11)●●(注5)●●
雙氧水●●●●●
臭氧水△△△△△
硫酸+雙氧水(注3)●●●●●
硫酸+臭氧△△△△△
堿性
流體		氫氧化鈉●●●●●
氫氧化鉀●●●●●
氨水●●注6)●注6)●注6)△
有機類
流體		丙酮X●注6)●(注7)●注6)— (注8)
醋酸丁酯X●注6)●(注7)●注6)— (注8)
異丙乙醇●●●●— (注8)
其它 ·
混合液
(注1)		稀釋劑X●●●— (注8)
絕緣涂料●●●●— (注8)
顯影液●●●●— (注8)
研磨液●●●●一 (注8)
電鍍液●●●●— (注8)
剝離液(注4)●●●●— (注8)
氣體空氣、氮氣氣體時，可能會發生最大1cm3/min(氣壓下)的閥座泄漏。
判定●可以使用。（請在產品登載頁確認詳情。）
△請與本公司協商。（某些條件下可以對應。）
X不可使用。
注1 ：由于通常采用各種各樣的化學液體的混合液，因此，無法掌握所有影響。
請在充分確認產品構成材料與所使用流體的適用性后，判斷可否使用。
注2 ：使用氫氟酸或含氫氟酸的化學液體時，或者流體溫度超過40℃時，請咨詢本公司。
注3 ：在100℃以上的溫度下使用硫酸+雙氧水時，請與本公司協商。
注4 ：在流體溫度80℃以上的條件下使用胺類剝離液時，請定期更換。
建議最少一年更換一次。
注5 ：請選擇選擇項“P”。
注6 ：請選擇選擇項“M”。
注7 ：進行金屬配管時，請選擇不銹鋼閥體型號。
進行氟樹脂配管時，請選擇選擇項“M”。
注8 ：建議使用適于這些化學液體的AMD※※H系列或AMD※※2系列。
注9 ：由于屬于高透過性化學液體，透過氣體將會混入先導空氣中，從而對執行元件產生不良影響。
需要保護執行元件時，請與本公司協商。
注10 ：本公司可以提供采取了酸性流體對應對策以及透過氣體對策的特注生產品。請另行與本公司協商。
注11 ：使用氫氟酸或含氫氟酸的化學液體時，流體溫度為5～80℃。無法使用旁通閥體。
注12 ：氣體時，可能會發生最大1cm3/min（氣壓下）的閥座泄漏。

規格
項目AMDO※3R
使用流體化學液體、純水、空氣、氮氣(注1)
流體溫度 ℃5～120(注3、注4)
耐壓力 MPa1.0
使用壓力(A→B) MPa0～0.5
使用壓力(B→A) MPa0～0.5
閥座泄漏 cm3/min0(水壓)
背壓 MPa0～0.5
環境溫度 ℃0～60
頻率30次/分鐘以下
安裝方式自 由
配管方式ODφ6 · φ8 · φ10配管連接(接頭一體型)
OD1/4" · 3/8"配管連接(接頭一體型)
通徑 (注5)φ3.5 φ4φ6φ7φ8
Cv值 (注6)0.28 0.340.640.70.8
執行器部控制壓力MPaNC · NO:0.35～0.5雙作用：0.3～0.4
控制氣口Rc1/8(使用控制氣口NC:Y氣口 NO:X氣口 雙作用：X、Y氣口)
注1:請確認產品構成材料與所使用流體、環境氣體的適用性后，再使用。(適用性核對表請參照卷頭第15頁。)
注2:有關流量特性，請參閱第122頁。
注3:氫氟酸或含氫氟酸的化學液體請在5～80℃的范圍內使用。
注4:配管方式為F-LOCK60 系列接頭時，為5～100℃。
注5:各機種的通徑請通過型號表示方法進行確認。
注6: Cv 值為溫度23℃時的值。
