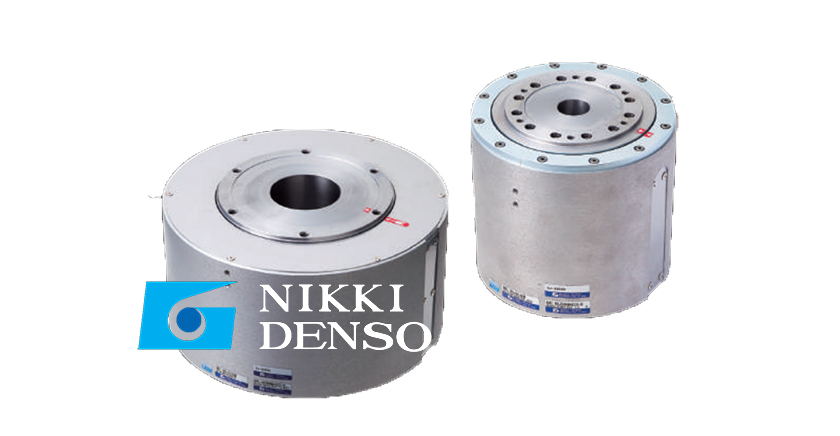

CKD NIKKI DENSO 直驅電機πDISC系列DD-s

CKD NIKKI DENSO 直驅電機πDISC系列DD-s

高剛性、高精度

最適合于大慣量負載時也要求穩定動作的應用

  • 額定轉矩: 10~2000N·m
  • 追求剛性和精度的高剛性類型
  • 大幅提高力矩剛性、軸向剛性、轉子抗扭剛性
  • 追求定位精度、旋轉振擺精度
  • 即使慣量比在2000倍的時候也實現穩定動作淡不是保證值。取決于安裝狀態、動作條件、機械剛性等。
產品信息規格介紹命名規則產品圖紙相關產品資料下載

CKD-NIKKI-DENSO-直驅電機πDISC系列-dd-s

馬達類型※1DD160-96-LS(P5/P3)DD160-105-FS(P5/P3)DD160-146-LS(P5/P3)
型號※1 DD16-251L04CNN(-P/-P3)251F04CNN(-P/-P3)681L04CNN(-P/-P3)
法蘭類型無法蘭帶法蘭無法蘭
使用電源 ACV200200200
外徑 mm160160160
高度※2 mm96(95.8)105(104.8)146(145.8)
額定轉矩※3 N·m101027
最大轉矩※3 N ·m232362.5
額定轉速※3 rps444
額定輸出※3 W251251678
額定電流※3 A3.13.15
編碼器類型絕對式絕對式絕對式
分辨率 ppr2,097,1526,815,7442,097,152
檢測解析度 arcsec0.6180.1910.618
允許力矩負荷※4 N ·m280280280
允許軸向負荷※4 kN22.522.522.5
工作臺面
旋轉精度※5		徑向振擺(無負載) μm30(標準)/5(高精度規格)/3(高精度規格)
軸向振擺(無負載) μm30(標準)/5(高精度規格)/3(高精度規格)
平行度※6 μm40(標準)/20(平行度加工規格)50(標準)/20(平行度加工規格)40(標準)/20(平行度加工規格)
絕對定位精度※7 arcsec±50(標準)/±10(絕對位置補償功能選配時)
重復定位精度(往返動作時) arcsec±1
轉子慣量 kg ·m20.00580.00580.0074
重量 kg8.27.313.5
磁極檢測方式絕對位置檢測絕對位置檢測絕對位置檢測
組合驅動器VPH系列NCR-H口2401A-A-口口口2401A-A-口口口2801A-A-口口口
馬達類型※1DD250-90-LS(P5/P3)DD250-138-LS(P5/P3)DD250-163-LS(P5/P3)
型號※1 DD25-521L02CNN(-P/-P3)102L02CNN(-P/-P3)152L02CNN(-P/-P3)
法蘭類型無法蘭無法蘭無法蘭
使用電源 ACV200200200
外徑 mm265265265
高度※2 mm90(89.8)138(137.8)163(162.8)
額定轉矩※3 N ·m4280120
最大轉矩※3 N ·m100190300
額定轉速※3 rps222
額定輸出※3 W5281,0051,507
額定電流※3 A6.31010
編碼器類型絕對式絕對式絕對式
分辨率 ppr6,815,7446,815,7446,815,744
檢測解析度 arcsec0.1910.1910.191
允許力矩負荷※4 N ·m315450450
允許軸向負荷※4 kN22.53030
工作臺面
旋轉精度※5		徑向振擺(無負載) μm40(標準)/5(高精度規格)/3(高精度規格)
軸向振擺(無負載) μm40(標準)/5(高精度規格)/3(高精度規格)
平行度※6 μm60(標準)/20(平行度加工規格)
絕對定位精度※7 arcsec±50(標準)/±10(絕對位置補償功能選配時)
重復定位精度(往返動作時) arcsec±1
轉子慣量 kg ·m20.040.080.105
重量 kg203442
磁極檢測方式絕對位置檢測絕對位置檢測絕對位置檢測
組合驅動器VPH系列NCR-H口2801A-A-口口口2152A-A-口口口2152A-A-口口口
※1 ()內為高精度規格(選配)的馬達類型及型號。
※2 ()內為高精度規格(選配)的值。
※3 規格值是在使用環境溫度內將TDISC 安裝到以下尺寸的散熱器(鋁板)上運行時的值。
·DD160 類型 640 mm×450mm×50mm/ ·DD250 類型 640 mm×450mm×50mm
※4 軸承壽命、振擺精度會因負荷而不同。關于允許負荷的注意事項，請參照P.44“關于TDISC的允許負荷”。
※5詳情請參照P.43”TDISC 工作臺面旋轉精度高精度規格選配”。希望徑向/軸向振擺精度超過3 μm 的精度時，請向營業擔當人員咨詢。
※6平行度加工規格是追加到工作臺面旋轉精度高精度規格上的選配。詳情請參照P.43“TDISC 平行度加工規格選配”。
※7 詳情請參照P.42”TDISC 絕對位置補償功能選配"。
馬達類型※1DD400-150-LS(P5/P3)DD400-200-LS(P5/P3)
型號※1 DD40-322L02CNN(-P/-P3)622L02CNN(-P/-P3)
法蘭類型無法蘭無法蘭
使用電源 ACV200200
外徑 mm420420
高度※2 mm150(149.8)200(199.8)
額定轉矩※3 N ·m260500
最大轉矩※3 N ·m6501,250
額定轉速※3 rps22
額定輸出※3 W3,2676,283
額定電流※3 A2434
編碼器類型絕對式絕對式
分辨率 ppr6,815,7446,815,744
檢測解析度 arcsec0.1910.191
允許力矩負荷※4 N ·m2,0002,000
允許軸向負荷※4 kN4444
工作臺面
旋轉精度※5		徑向振擺(無負載) μm40(標準)/5(高精度規格)/3(高精度規格)
軸向振擺(無負載) μm40(標準)/5(高精度規格)/3(高精度規格)
平行度※6 μm100(標準)/20(平行度加工規格)
絕對定位精度※7 arcsec±50(標準)/±10(絕對位置補償功能選配時)
重復定位精度(往返動作時) arcsec±1
轉子慣量 kg ·m20.4020.648
重量 kg76109
磁極檢測方式絕對位置檢測絕對位置檢測
組合驅動器VPH系列NCR-H口2332A-A-口口口2702A-A-口口口
馬達類型※1DD400-250-LS(P5/P3)(1.5rps規格)DD400-250-LS(P5/P3)(1rps規格)DD400-250-LS(P5/P3)(2rps規格)
型號※1 DD40-702L01CNN(-P/-P3)472L01CNN(-P/-P3)942L02CNN(-P/-P3)
法蘭類型無法蘭無法蘭無法蘭
使用電源 ACV200200200
外徑 mm420420420
高度※2 mm250(249.8)250(249.8)250(249.8)
額定轉矩※3 N ·m750750750
最大轉矩※3 N ·m1,750(1,390 ※7)1,7001650
額定轉速※3 rps1.512
額定輸出※3 W7,0684,7129,400
額定電流※3 A473351
編碼器類型絕對式絕對式絕對式
分辨率 ppr6,815,7446,815,7446,815,744
檢測解析度 arcsec0.1910.1910.191
允許力矩負荷※4 N ·m3,0003,0003,000
允許軸向負荷※4 kN555555
工作臺面
旋轉精度※5		徑向振擺(無負載) μm40(標準)/5(高精度規格)/3(高精度規格)
軸向振擺(無負載) μm40(標準)/5(高精度規格)/3(高精度規格)
平行度※6 μm100(標準)/20(平行度加工規格)
絕對定位精度※7 arcsec±50(標準)/±10(絕對位置補償功能選配時)
重復定位精度(往返動作時) arcsec±1
轉子慣量 kg ·m20.9150.9150.915
重量 kg140140140
磁極檢測方式絕對位置檢測絕對位置檢測絕對位置檢測
組合驅動器VPH系列 NCR-H口2153A-A- 口口口(2702A-A-口口口※7)2702A-A-口口口2153A-A-口口口
馬達類型※1DD630-175-LS(P10/P5)DD630-225-LS(P10/P5)
型號※1 DD63-842L01HNN(-P/-P5)123L01HNN(-P/-P5)
法蘭類型無法蘭無法蘭
使用電源 ACV200200
外徑 mm663663
高度※2 mm175(174.8)225(224.8)
額定轉矩※3 N ·m1,3502,000
最大轉矩※3 N ·m2,5003,700
額定轉速※3 rps11
額定輸出※3 W8,40012,600
額定電流※3 A4662
編碼器類型絕對式絕對式
分辨率 ppr12,582,91212,582,912
檢測解析度 arcsec0.1030.103
允許力矩負荷※4 N ·m7,0007,000
允許軸向負荷※4 kN100100
工作臺面
旋轉精度※5		徑向振擺(無負載) μm100(標準)/10(高精度規格)/5(高精度規格)
軸向振擺(無負載) μm100(標準)/10(高精度規格)/5(高精度規格)
平行度※6 μm200(標準)
絕對定位精度※7 arcsec±50(標準)/±10(絕對位置補償功能選配時)
重復定位精度(往返動作時) arcsec±1
轉子慣量 kg ·m24.35.2
重量 kg231290
磁極檢測方式絕對位置檢測絕對位置檢測
組合驅動器VPH系列NCR-H口2702A-A-口口口2153A-A-口口口
※1 ()內為高精度規格(選配)的馬達類型及型號。
※2()內為高精度規格(選配)的值。
※3規格值是在使用環境溫度內將tDISC 安裝到以下尺寸的散熱器(鋁板)上運行時的值。
·DD400 類型 1140 mm×700mm×80mm+490mm×490mm×40mm(2 張)
·DD630 類型 1140 mm×700mm×80mm+700mm×700mm×80mm(2 張)
※4軸承壽命、振擺精度會因負荷而不同。關于允許負荷的注意事項，請參照P.44"關于tDISC 的允許負荷"。
※5 詳情請參照P.43"t DISC 工作臺面旋轉精度高精度規格選配"。
希望徑向/軸向振擺精度超過3μm 的精度時，請向營業擔當人員咨詢。
※6平行度加工規格是追加到工作臺面旋轉精度高精度規格上的選配。詳情請參照P.43”TDISC 平行度加工規格選配”。
※7詳情請參照P.42"tDISC 絕對位置補償功能選配"。
※8成為( )內的組合驅動器時的最大轉矩。
