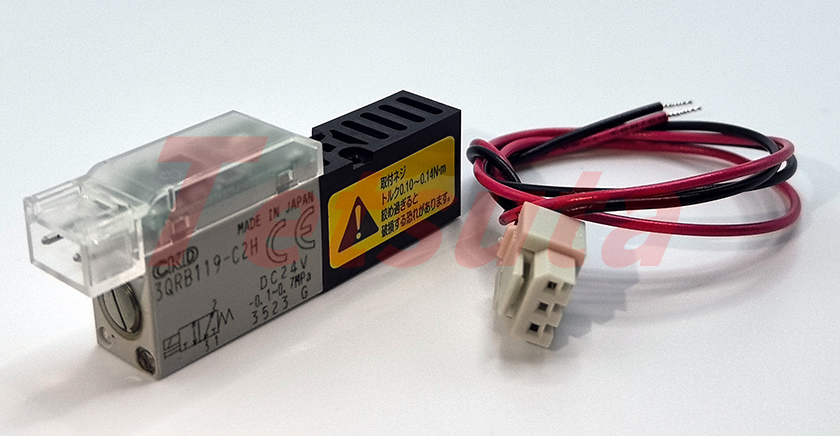

日本CKD直動式3通高頻電磁閥大流量 3QRB119-00-C2H-3 單體閥DC24V 2024/07/20 CKD氣動元件 CKD電磁閥 產品中心 方向控制閥 255 0適用于小型 3通閥的所有用途氣控閥、驅動氣缸、驅動吸附、搬送、吹氣小型、大流量、低發熱? 直動式3通閥 3Q系列。微信客服
產品詳情產品規格相關產品 通用規格電氣規格項目內容項目標準規格大流量規格 H閥的種類與操作方式直動式截止閥使用流體壓縮空氣、低真空額定電壓 VDC24 ·12最高使用壓力 MPa0.70通電額定間歇注2連續注3最低使用壓力 MPa低真空： -100 KPa電壓波動范圍±10%耐壓力 MPa1.05(低真空： -101 KPa)啟動電流 ADC24V0.13最高工作壓力差MPa0.70DC12V0.27環境溫度 ℃-5～50(不得凍結)保持電流 ADC24V0.080.10流體溫度 ℃5～50DC12V0.170.20給油不可注1功耗 W2.02.4注4防護等級防塵耐熱等級B耐振動 m/s250以下注2:連續通電請控制在5分鐘以內，通電比請控制在50% 以下。自保持所需的最小勵磁時間為50ms 以上。 注3:請參閱第24頁的連續通電注意事項。 注4:至啟動后的20ms 內為3.2W。耐沖擊 m/s2300以下環境無法在腐蝕性氣體環境下使用注1:給油后性能會降低。各機種規格項 目3QRA11 3QRB11 3QRA12 3QRB12M3QRA11 M3QRB11M3QRA12M3QRB12配管口徑氣口1M5Rc1/8氣口2M5氣口3Rc1/8性能 ·特性項 目3QRA113QRB113QRA123QRB12M3QRA11 M30RB11M3QRA12M3QRB12響應時間注5 ON/OFF ms4±1/1.5±15以下4±1/1.5±15以下重量 g2427283119(電磁閥單體)23(電磁閥單體)注5:數據取自JIS B8419:2010動態性能試驗。 (供給壓力0.5MPa、20℃ 自潤滑、額定電壓、連續動作時的初始值)機種型號選擇項氣口 1→2氣口 2→ 1氣口 2→3氣口 3→2C[dm3?(sbar)]S(參考)[mm2]Cdm3(ssbar)] S(參考)[mm]C[dm3(s·bar]S(參考)[mm3]C[dm3(s·bar] S(參考)[mm3]3QRA1無符號0.301.50.321.60.321.60.301.5H0.361.80.381.90.381.90.361.83QRB1無符號0.301.50.341.70.361.80.341.7H0.361.80.402.00.402.00.402.0M3QRA1無符號0.301.50.321.60.321.60.301.5H0.361.80.381.90.381.90.361.8M3QRB1無符號0.301.50.341.70.361.80.341.7H0.361.80.402.00.402.00.402.0 上一篇: 日本CKD空氣增壓器ABP-12-GSB 可增壓2倍 下一篇: 日本CKD直動式3通閥 可適用低真空 直接配管型3PA219-06-3 SELEX閥
