符合國際整合防爆方針
已通過韓國防爆認證(KOSHA)
臺灣防爆認證(ITRI)
單體閥

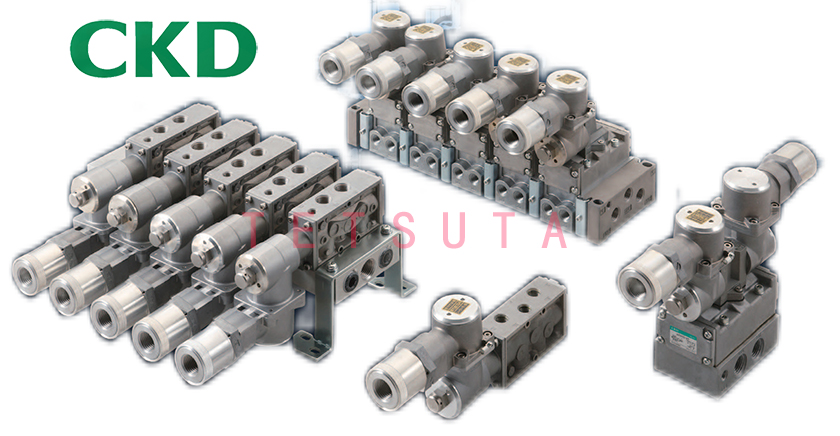

先導式防爆型 5通閥Selex閥4F※※0EX Series
- 隔爆型結構Ex d ⅡBT4(ⅡB級
- 溫度組別T4)
- 日本認證類型檢測合格編號 第TC20523號
- 韓國認證類型檢測合格編號 15-AV4BO-0389
- 臺灣認證類型檢測合格編號 工電(2015)第00216號
- 適用缸徑:φ63~φ250
通用規格 | 電氣規格 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
項 目 | 內 容 | 項 目 | 內 容 | ||||||||
閥的種類與操作方式 | 先導式軟滑閥 | 額定電壓 | AC | 100V,200V(50/60Hz | |||||||
使用流體 | 壓縮空氣 | DC | 24V | ||||||||
最高使用壓力 MPa | 1.0 | 額定電壓波動范圍 | 土10% | ||||||||
最低使用壓力MPa(注2) | 參閱以下各機種規格 | 啟動電流 A | AC | 100V | 0.186/0.135 | ||||||
耐壓力 MPa | 1.5 | 200V | 0.093/0.068 | ||||||||
環境溫度 ℃(注1) | -10~60(不得凍結) | DC | 24V | 0.166 | |||||||
流體溫度 ℃ | 5~60 | 保持電流 A | AC | 100V | 0.06/0.05 | ||||||
給油 | 無需(給潤滑油時,請使用 ISOVG32透平油) | 200V | 0.03/0.025 | ||||||||
DC | 24V | 0.166 | |||||||||
防爆性能 | ExdⅡ BT4 | 功耗 W | AC | 100V | 4.5/4 | ||||||
手動裝置 | 鎖定式 | 200V | 4.5/4 | ||||||||
耐振動 m/s2 | 50以下 | DC | 24V | 4 | |||||||
耐沖擊 m/s2 | 300以下 | 絕緣等級 | H | ||||||||
環境 | 無法在腐蝕性氣體環境下使用 | ||||||||||
注1:環境溫度表示保管、安裝狀態下的溫度,不同于運行時 的流體溫度。 | |||||||||||
各機種規格 | |||||||||||
項 目 | 4F3 | 4F4 | 4F5 | 4F6 | 4F7 | ||||||
最低使用壓力 MPa | 2位 | 單電控 | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | ||||
雙電控 | |||||||||||
3位 | 中封 | 0.15 | 0.15 | 0.15 | |||||||
A·B·R連接 | |||||||||||
P·A·B連接 | |||||||||||
配管口徑 注1 | 進氣口S,氣缸氣口C | Rp1/4,Rp3/8 | Rc1/4,Rc3/8 | Rc3/8,Rc1/2 | Rc1/2,Rc3/4 | Rc3/4.Rc1 | |||||
排 氣 口 E 先導排氣口(PE | Rp1/4,Rp3/8 (Rp1/8) | Rc1/4,Rc3/8 (Rc1/8) | Rc3/8,Rc1/2 (Rc1/8) | Rc1/2,Rc3/4 (Rc1/4) | Rc3/4.Rc1 (Rc1/4) | ||||||
響應時間注2 ms | 100 | 120 | 140 | 400 | 600 | ||||||
重量 kg | 2位 | 單電控 | 0.92 | 1.27 | 1.53 | 2.20 | 3.74 | ||||
雙電控 | 1.48 | 1.85 | 2.14 | 2.82 | 4.34 | ||||||
3位 | 1.69 | 2.02 | 2.40 | 3.20 | 5.36 | ||||||
注1:4F3~7配管口的螺紋也可對應NPT 螺紋,請咨詢本公司。 (外部導線引入口為G1/2。關于NPT 螺紋,請咨詢本公司。) | |||||||||||
注2:響應時間為使用壓力0.5MPa、 自潤滑ON 時的值。會因壓力及潤滑油的油質而變化。 |
